1.1.
Облучатель используется для обеззараживания воздуха и поверхностей помещений ультрафиолетовым бактерицидным излучением в отсутствии людей на этапе подготовки помещения к работе в качестве заключительного звена в комплексе санитарно-гигиенических мероприятий для микробной обсемененности воздуха и поверхностей в соответствии с Руководством Р 3.5.1904-04 и в соответствии с СП 2.1.3678 «Санитарно- эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг».
1.2.
Облучатели предназначены для использования в помещениях I, II, III, IV и V категорий. Помещения, воздух которых может обрабатываться с помощью облучателей, выбирают в соответствии с перечнем, который приведен в таблице:
Категория
|
Тип помещений |
I
|
Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов, палаты для недоношенных и травмированных детей.
|
II
|
Перевязочные, комнаты стерилизации и пастеризации грудного молока, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови.
|
III
|
Палаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории).
|
IV
|
Детские игровые комнаты, школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.
|
V
|
Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.
|
2.1.
Габаритные размеры облучателя: 475х95х61мм;
2.2.
Масса облучателя 0,7 кг.
2.3.
В качестве источника бактерицидного излучения в рециркуляторах применены бактерицидные лампы, не продуцирующие озон с длиной волны 253,7 Нм напряжением: 25 W - 1 шт.
2.4.
Бактериальная мощность, не менее, 0,69 Вт/м².
2.5.
Мощность, потребляемая облучателем от сети переменного тока, не более: 35 ВА.
2.6.
Допустимое усилие, прилагаемое к подвесной системе стационарного облучателя, не менее 300 Н.
2.7.
Облучатель работает от сети переменного тока номинальным напряжением 230 В, частотой (50±1) Гц при отклонении напряжения сети ±10% от номинального значения.
2.8.
Облучатель по безопасности соответствует требованиям ГОСТ Р МЭК 60601-1, по степени защиты от опасностей поражения электрическим током - класс I без рабочей части (запрещается использовать без защитного заземления).
2.9.
Время выхода облучателя на рабочий режим должно быть не более 1 мин.
2.10.
Облучатель обеспечивает ежедневную непрерывную работу продолжительностью не менее 8 часов. Перерыв между включениями не регламентирован.
2.11.
Облучатели предназначены для эксплуатации в помещении, имеющего вывод провода 230В в месте его крепления и управляющего расположенного за пределами этого помещения. Выключатель и сетевой провод не входят в комплект поставки облучателя. Подключение облучателя осуществляется при помощи клеммной колодки (L/L/PE/N), расположенной во внутренней части корпуса.
2.12.
Наружные поверхности облучателя допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке.
2.13.
Средняя наработка на отказ не менее 1500 часов.
2.14.
Средний срок службы облучателя не менее 5 лет.
2.15.
Условия эксплуатации облучателя соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150-69: температура от +10°С до + 35°С; относительная влажность до 80% при температуре 25°С.
3.1.
Минимально допустимое расстояние от пола до облучателя 2 метра.
3.2.
Облучатель содержит в своей конструкции технологические отверстия для горизонтального и вертикального крепления к стене. Рекомендуется использовать вариант горизонтального крепления.
3.3.

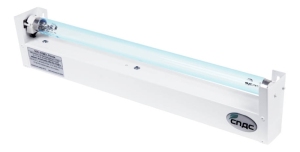

Корпус имеет форму прямоугольного основания с торцевыми кронштейнами, на внутренней стороне которых установлены патроны для ламп.
3.4.
Светотехнической части (бактерицидной лампы в количестве одной или двух штук, пускорегулирующей аппаратуры (ЭПРА) и клеммной колодки).
3.5.
Корпус облучателя, его составные части и принадлежности не имеют контакта с телом пациента. Применяемые источники УФ-излучения выполнены из стекла, эффективно гасящего излучение ниже 200 Нм и препятствующего образованию озона.
3.6.
Питающее напряжение стационарной сети, присутствующее на трехжильном кабеле, должно прерываться внешним выключателем, расположенным за пределами помещения, в котором эксплуатируется облучатель. Трехжильный кабель и выключатель не входят в комплект поставки облучателя.
3.7.
Бактерицидные лампы облучателя включаются сразу при нажатии внешнего выключателя, поэтому обслуживающему персоналу без специальных средств защиты необходимо удалиться из помещения, где проводится УФ-облучение, до включения облучателя.
Эксплуатация изделия
4.1.
Выход облучателя на полный рабочий режим после его включения может иметь задержку не более 1 минуты.
4.2.
Перед включением облучателя необходимо убедиться в отсутствии людей в помещении, в котором размещен облучатель. Внешний выключатель должен быть подписан «БАКТЕРИЦИДНЫЕ ОБЛУЧАТЕЛИ», рекомендуется дополнительно подписать зоны открытого и отраженного облучения. При работе персонала, в случае производственной необходимости, в помещениях, где установлены бактерицидные установки с комбинированными облучателями, необходимо использовать лицевые маски, очки и перчатки, полностью защищающие глаза и кожу от облучения ультрафиолетовым излучением.
4.3.
Над входом в помещение, где производится ультрафиолетовая обработка в процессе функционирования облучателя, должно светиться табло «НЕ ВХОДИТЬ! ОПАСНО! ИДЁТ ОБЕЗЗАРАЖИВАНИЕ УЛЬТРАФИОЛЕТОВЫМ ИЗЛУЧЕНИЕМ» после включения внешнего выключателя или размещена предупреждающая табличка.
4.4.
По истечении требуемого времени обработки отключить внешний выключатель, снять табличку (при ее наличии). Эксплуатация помещения допускается сразу после выключения облучателя.
4.5.
В зависимости от объема и категории помещения, подлежащего обработке, выбирается исполнение облучателя. Перечень объема помещений указан в Таблице. Высота помещения, в котором предполагается размещение облучателя, должна быть не менее 3 м.
Категория помещения
(эффективность)
|
Рекомендуемый объем помещения, м3
|
I (99,9 %)*
|
II (99,0 %)*
|
III, IV, V (95,0 %)*
|
Исполнение облучателя
|
Время
экспозиции,
минут.
|
60
|
60
|
60
|
ОБН-45-«СПДС»
|
35
|
50
|
80
|
ОБН-70-«СПДС»
|
50
|
70
|
110
|
ОБН-75-«СПДС»
|
60
|
90
|
140
|
ОБН-90-«СПДС»
|
70
|
100
|
160
|
ОБН-150-«СПДС»
|
120
|
190
|
280
|
ОБН-200-«СПДС»
|
190
|
285
|
440
|
*- Бактерицидная эффективность рассчитана по S.aureus.
