1.1.
Облучатель используется для обеззараживания воздуха и поверхностей помещений ультрафиолетовым бактерицидным излучением в отсутствии людей на этапе подготовки помещения к работе в качестве заключительного звена в комплексе санитарно-гигиенических мероприятий для микробной обсемененности воздуха и поверхностей в соответствии с Руководством Р 3.5.1904-04 и в соответствии с СП 2.1.3678 «Санитарно- эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг».
1.2.
Облучатели предназначены для использования в помещениях I, II, III, IV и V категорий. Помещения, воздух которых может обрабатываться с помощью облучателей, выбирают в соответствии с перечнем, который приведен в таблице:
Категория
|
Тип помещений |
I
|
Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов, палаты для недоношенных и травмированных детей.
|
II
|
Перевязочные, комнаты стерилизации и пастеризации грудного молока, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови.
|
III
|
Палаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории).
|
IV
|
Детские игровые комнаты, школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.
|
V
|
Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.
|
2.1.
Габаритные размеры облучателя: 506х506х1050 мм;
2.2.
Масса облучателя 7 кг.
2.3.
В качестве источника бактерицидного излучения в рециркуляторах применены бактерицидные лампы, не продуцирующие озон с длиной волны 253,7 Нм напряжением: 30 W - 6 шт.
2.4.
Бактериальная мощность, не менее, 1 Вт/м².
2.5.
Мощность, потребляемая облучателем от сети переменного тока, не более: 270 ВА.
2.6.
Допустимое усилие, прилагаемое к подвесной системе стационарного облучателя, не менее 300 Н.
2.7.
Облучатель работает от сети переменного тока номинальным напряжением 230 В, частотой (50±1) Гц при отклонении напряжения сети ±10% от номинального значения.
2.8.
Облучатель по безопасности соответствует требованиям ГОСТ Р МЭК 60601-1, по степени защиты от опасностей поражения электрическим током - класс I без рабочей части (запрещается использовать без защитного заземления).
2.9.
Время выхода облучателя на рабочий режим должно быть не более 1 мин.
2.10.
Облучатель обеспечивает ежедневную непрерывную работу продолжительностью не менее 8 часов. Перерыв между включениями не регламентирован.
2.11.
Облучатели предназначены для эксплуатации в помещении, имеющего сетевую розетку 230В и управляющего выключателя, расположенного за пределами этого помещения. Розетка сетевая и выключатель не входят в комплект поставки облучателя. Подключение облучателя осуществляется при помощи сетевого шнура со стандартной вилкой типа EU, являющимся конструктивной частью облучателя.
2.12.
Наружные поверхности облучателя допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке.
2.13.
Средняя наработка на отказ не менее 1500 часов.
2.14.
Средний срок службы облучателя не менее 5 лет.
2.15.
Условия эксплуатации облучателя соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150-69: температура от +10°С до + 35°С; относительная влажность до 80% при температуре 25°С.
3.1.

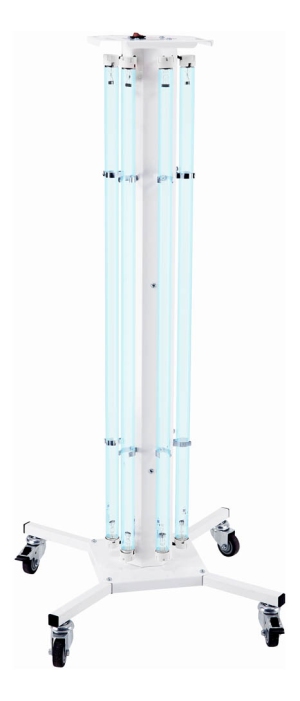

Облучатель состоит из:
- металлического корпуса с интегрированными ручками в верхней части. Корпус имеет форму вытянутого основания шестиугольного сечения, на плоскости сторон которых установлены патроны для ламп.
- нижней площадки с колесными опорами, два из которых оснащены тормозным стопором.
- светотехнической части (бактерицидной лампы в количестве от трёх до шести, пускорегулирующей аппаратуры (ЭПРА) и сетевого переключателя).
- переключателя.
3.2.

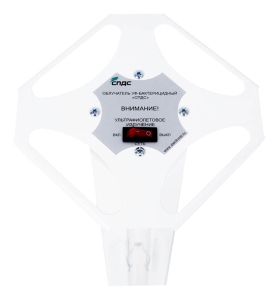

Переключатель предназначен для включения и отключения питающего напряжения облучателя. Светящаяся клавиша переключателя является индикатором наличия 230В на блоке управления облучателя, предупреждая о необходимости полного отключения сетевого шнура при проведении технических или регламентных работ.
3.3.
«Сеть». При этом питающее напряжение сетевой розетки 230 В, к которой подключен сетевой шнур облучателя, должно прерываться внешним выключателем, расположенным за пределами помещения, в котором эксплуатируется облучатель. Сетевая розетка и выключатель не входят в комплект поставки облучателя. Также допускается включение и отключение облучателя непосредственно в помещении, подлежащем обработке, при наличии специального комплекта средств защиты органов зрения и кожного покрова.
Эксплуатация изделия
4.1.
Выход облучателя на полный рабочий режим после его включения может иметь задержку не более 1 минуты.
4.2.
Перед включением облучателя необходимо убедиться в отсутствии людей в помещении, в котором размещен облучатель. Внешний выключатель должен быть подписан «БАКТЕРИЦИДНЫЕ ОБЛУЧАТЕЛИ», рекомендуется дополнительно подписать зоны открытого и отраженного облучения. При работе персонала, в случае производственной необходимости, в помещениях, где установлены бактерицидные установки с комбинированными облучателями, необходимо использовать лицевые маски, очки и перчатки, полностью защищающие глаза и кожу от облучения ультрафиолетовым излучением.
4.3.
Над входом в помещение, где производится ультрафиолетовая обработка в процессе функционирования облучателя, должно светиться табло «НЕ ВХОДИТЬ! ОПАСНО! ИДЁТ ОБЕЗЗАРАЖИВАНИЕ УЛЬТРАФИОЛЕТОВЫМ ИЗЛУЧЕНИЕМ» после включения внешнего выключателя или размещена предупреждающая табличка.
4.4.
По истечении требуемого времени обработки отключить внешний выключатель, снять табличку (при ее наличии). Эксплуатация помещения допускается сразу после выключения облучателя.
4.5.
В зависимости от объема и типа помещения, подлежащего обработке, выбирается время работы облучателя. Время, которое необходимо затратить на обработку помещений различных объемов, показано в Таблице:
Категория помещения
(эффективность)
|
Рекомендуемый объем помещения, м3
|
I (99,9 %)*
|
II (99,0 %)*
|
III, IV, V (95,0 %)*
|
Исполнение облучателя
|
Время
экспозиции,
минут.
|
15
|
30
|
45
|
60
|
15
|
30
|
45
|
60
|
15
|
30
|
45
|
60
|
ОБП-150-«СПДС»
|
25
|
50
|
80
|
120
|
35
|
75
|
120
|
190
|
60
|
120
|
200
|
280
|
ОБПп-150-«СПДС»
|
25
|
50
|
80
|
120
|
35
|
75
|
120
|
190
|
60
|
120
|
200
|
280
|
ОБП-225-«СПДС»
|
35
|
75
|
120
|
180
|
50
|
110
|
180
|
270
|
90
|
180
|
300
|
420
|
ОБПп-225-«СПДС»
|
35
|
75
|
120
|
180
|
50
|
110
|
180
|
270
|
90
|
180
|
300
|
420
|
ОБП-300-«СПДС»
|
50
|
100
|
160
|
240
|
70
|
150
|
240
|
360
|
120
|
240
|
400
|
560
|
ОБПп-300-«СПДС»
|
50
|
100
|
160
|
240
|
70
|
150
|
240
|
360
|
120
|
240
|
400
|
560
|
ОБП-450-«СПДС»
|
75
|
150
|
240
|
360
|
105
|
225
|
360
|
550
|
180
|
360
|
600
|
840
|
ОБПп-450-«СПДС»
|
75
|
150
|
240
|
360
|
105
|
225
|
360
|
550
|
180
|
360
|
600
|
840
|
*- Бактерицидная эффективность рассчитана по S.aureus.
