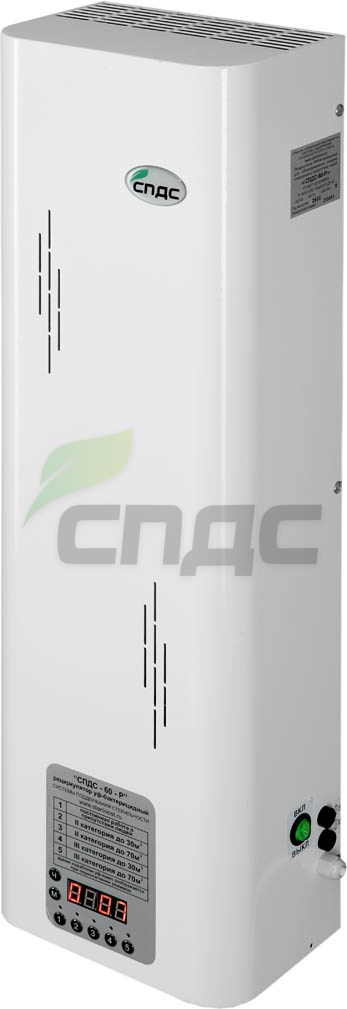

Рециркулятор уф-бактерицидный настенный - потолочный «СПДС‑60‑Р»

Тип Настенно-потолочный
Габариты 225×130×715 мм, 5,5 кг
Производительность 60 м³/ч
Бактерицидная эффективность 99,0%

Рециркулятор предназначен для обеззараживания воздуха помещений в присутствии людей. Обеззараживание воздушного потока происходит в процессе его циркуляции через корпус, внутри которого размещены источники бактерицидного облучения.

В качестве источников бактерицидного излучения используются бактерицидные лампы, не продуцирующие озон с длиной волны 253,7 нм.

Рециркуляторы предназначены для использования в помещениях I, II, III, IV и V категорий

Выберите цвет:

А также вы можете заказать любой другой цвет из

10 920 руб.*

Купить

* Рекомендованная розничная цена в цвете RAL 9016 (белый), без учета стоимости доставки и установки

Специальные цены для дилеров и оптовиков

Запросить оптовую цену →

1.1

1.2

1.3

Рециркуляторы предназначены для использования в помещениях I, II, III, IV и V категорий. Помещения, воздух которых может обрабатываться с помощью рециркуляторов, выбирают в соответствии с перечнем, который приведен в таблице

Категория	Тип помещений
I	Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов, палаты для недоношенных и травмированных детей.
II	Перевязочные, комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммуноослабленных больных, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови, фармацевтические цеха по изготовлению стерильных лекарственных форм.
III	Палаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории).
IV	Детские игровые комнаты, школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.
V	Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.

Регистрационное удостоверение на рециркуляторы Уф-бактерицидные "СПДС"

Регистрационное удостоверение на рециркуляторы Уф-бактерицидные "СПДС" (приложение)

Рециркуляторы УФ-бактерицидные "СПДС". Информационное письмо

Сертификат о происхождении товара СТ1 (1)

Сертификат о происхождении товара СТ1 (2)

Сферы применения

Версия для печати

2.1

Рециркулятор работает от сети переменного тока номинальным напряжением (220 +/- 22) В, частотой 50 Гц.

2.2

Мощность, потребляемая рециркулятором от сети переменного тока, не более: 90 ВА.

2.3

Облученность от источников УФ-излучения на расстоянии 5 см в эффективном спектральном диапазоне (220-280) нм не менее 50 Вт/м кв.

2.4

В качестве источника бактерицидного излучения в рециркуляторах применены бактерицидные лампы, не продуцирующие озон с длиной волны 253,7 нм напряжением: 15 W - 2 шт.

2.5

Рециркулятор обеспечивает ежедневную непрерывную работу в течение не менее 8 часов. Перерыв между включениями не регламентирован.

2.6

Подвесная система рециркулятора выдерживает прилагаемое усилие не менее 200 Н.

2.7

Время выхода рециркулятора на рабочий режим не более 1 минуты.

2.8

По электробезопасности рециркуляторы соответствуют требованиям ГОСТ Р 30324.0-95 и выполнены по классу безопасности 1 тип В.
Класс в зависимости от потенциального риска применения 2а по ГОСТ Р 31508-2012

2.9

Габаритные размеры рециркулятора: 225×130×715 мм;

2.10

Масса рециркулятора 5,5 кг.

2.11

Рециркуляторы могут комплектоваться передвижной тележкой на колесах.

2.12

Производительность рециркулятора (объем воздуха, проходящий через рециркулятор и обеззараживаемый им за один час) при номинальном напряжении: 60 +/- 10 м3/час.

2.13

Наружные поверхности рециркулятора допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке.

2.14

Средний срок службы рециркуляторов не менее 5 лет.

2.15

Условия эксплуатации рециркуляторов соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ Р 50444-92: температура от +10˚С до + 35˚C ; относительная влажность – 80 % при температуре 25˚С.

3.1

Рециркулятор может крепиться в вертикальном или горизонтальном положении, а также на передвижной тележке (для варианта передвижного рециркулятора) и состоит из:
корпуса со смотровыми окнами для визуального контроля за работоспособностью ламп;
светотехнической части (бактерицидные лампы, пускорегулирующая аппаратура, блок управления).

3.2

Пускорегулирующая аппаратура выполнена по стартерной или электронной схеме.

3.3

Подключение рециркулятора к сети питания осуществляется с помощью трехпроводного сетевого кабеля, один из проводов которого – заземляющий.

3.4

На панель блока управления вынесены:

3.4.1

Выключатель электропитания двухпозиционный «Вкл»-«Выкл», при включении которого рециркулятор входит в режим постоянной работы.

3.4.2

Кнопки:

1, 2, 3, 4, 5 - «Выбор режима». Переключают режимы работы рециркулятора с учетом категории и объема обрабатываемого помещения и используются для отображения времени наработки УФ-ламп.
кнопки «Ч» и «М». Служат для установки текущего времени, «Ч» - часов, «М» - минут.

3.4.3

Светодиоды и информационное табло:

информационное табло отражает «Текущее время» и «Время наработки УФ-ламп», информируя о необходимости замены УФ-ламп (если время наработки превысило 9000 ч.);
пять желтых светодиодов «Режимы работы рециркулятора» показывают, в каком режиме работы находится рециркулятор:
горит светодиод 1 – режим I,
горит светодиод 2 – режим 2,
горит светодиод 3 – режим 3,
горит светодиод 4 – режим 4,
горит светодиод 5 – режим 5.

Режимы работы:
режим 1 – «постоянная работа в присутствии людей»;
режимы с 2 по 5 – «подготовка помещения к функционированию в отсутствии людей».

Эксплуатация изделия

4.1

При первом подключении рециркулятора к электросети и включении выключателя электропитания (загораются бактерицидные УФ-лампы и начинает работать циркуляционный вентилятор) устройство начинает функционировать в режиме постоянной работы, при этом загорается светодиод №1 режима №1 - «постоянная работа в присутствии людей».

4.2

Для включения рециркулятора в режим №2 необходимо нажать на кнопку №2 «Выбор режима», при этом загорится светодиод №2 «Режима работы рециркулятора».

4.3

Для включения рециркулятора в режим №3 необходимо нажать на кнопку №3 «Выбор режима», при этом загорится светодиод №3 «Режима работы рециркулятора».

4.4

Для включения рециркулятора в режим №4 необходимо нажать на кнопку №4 «Выбор режима», при этом загорится светодиод №4 «Режима работы рециркулятора».

4.5

Для включения рециркулятора в режим №5 необходимо нажать на кнопку №5 «Выбор режима», при этом загорится светодиод №5 «Режима работы рециркулятора».

4.6

Для выключения рециркулятора (постановка в режим ожидания) необходимо нажать и удерживать кнопку №1 более трёх секунд, при этом лампы и вентилятор выключатся, светодиод «Режима работы рециркулятора» погаснет, а цифровое табло будет показывать текущее время.

4.7

После выключения электропитания рециркулятора сетевым выключателем рециркулятор запоминает последний режим работы и при последующем его включении устройство начинает работать в этом (последнем) режиме. Если существует необходимость сменить режим, то нужно нажать соответствующую кнопку.

4.8

Для определения режима работы рециркулятора необходимо пользоваться таблицей

Обозначение рециркулятора	Объем помещения (м³)	Режимы работы (номера кнопок на панели управления) и время обработки (минуты) при бактерицидной эффективности
Обозначение рециркулятора	Объем помещения (м³)	99,9% (I категория)	99,0% (II категория)
«СПДС-50-Р»	до 50	-	-
«СПДС-60-Р»	до 30	3 (90)	2 (60)
«СПДС-60-Р»	до 70	-	3 (90)
«СПДС-90-Р»	до 30	2 (30)	4 (20)
	до 75	3 (60)	4 (45)
	до 90	-	5 (90)
«СПДС-100-Р»	до 30	2 (45)	4 (30)
	до 75	3 (60)	4 (45)
	до 90	-	5 (90)
«СПДС-110-Р»	до 30	2 (30)	4 (20)
	до 75	3 (45)	4 (30)
	до 100	-	5 (60)
«СПДС-120-Р»	до 75	2 (45)	4 (30)
	до 100	3 (75)	4 (60)
	до 120	-	5 (90)

4.9

При работающем рециркуляторе идет постоянный отсчет наработки УФ-ламп. Время наработки отображается в течение 3 секунд на цифровом табло при каждом нажатии на любую кнопку «Выбор режима». Время наработки УФ-ламп не должно превышать 9000 часов, если оно превысило 9000 часов, то необходимо заменить лампы и обнулить счетчик таймера. Для обнуления необходимо:
выключить рециркулятор выключателем электропитания; нажать и, удерживая кнопку №1 «выбор режима», включить рециркулятор выключателем электропитания;
удерживать кнопку №1 «выбор режима» около трёх секунд.

4.10

В рециркуляторе предусмотрена функция «оповещение о несанкционированном отключении электропитания». Если имеет место несанкционированное отключение электропитания, то на цифровом табло высвечивается четыре тире (- - - - ). Эту функцию невозможно реализовать, если не установлено текущее время.

4.11

Текущее время выставляется на цифровом табло соответствующими кнопками Ч «часы» и М «минуты».
